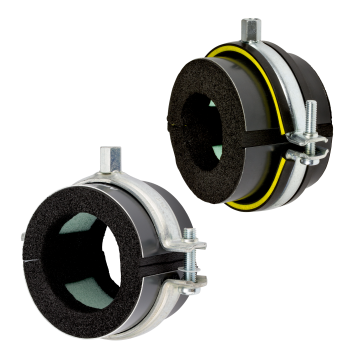

ISO-Schellen Typ H, M, T, zweiteilig, mit Schraubrohrschelle und ISO-Schale

mit / ohne DÄMMGULAST® Einlage, verzinkt

Varianten als Liste anzeigen

Typ:

Typ H - Isolierstärke 9,5 - 16 mm Typ M - Isolierstärke 15,5 - 25 mm Typ T - Isolierstärke 32 - 45 mm

Schalldämmeinlage:

DÄMMGULAST® gelb

Spannbereich:

10 - 13,5 mm 15 - 18 mm 21,3 - 25 mm 26,9 - 28 mm 26,9 - 30 mm 30 mm 33,7 - 38 mm 42 - 44,5 mm 48,3 mm 54 - 57 mm 60,3 - 64 mm 70 mm 76,1 - 80 mm 88,9 mm 101,6 - 108 mm 102 - 108 mm 114,3 mm 125 mm 133 mm 139,7 mm 160 mm 165 - 168 mm 165,1 mm 168,3 mm 200 mm 216 - 219 mm 267 mm 273 mm

Anwendung

Thermisch entkoppelte Befestigung von Rohrleitungen in Kälteanwendungen
Ideal geeignet für Befestigungen in der Lüftungs- und Klimatechnik, Kühltechnik sowie von Kaltwasserleitungen

Ihre Vorteile

Konsequente Vermeidung von Temperaturbrücken bei kälteführenden Rohrleitungen
Hohe Isolierwirkung durch Tragelement aus PET und Ummantelung mit synthetischem Kautschuk
Isolierstärke abgestimmt auf die zunehmenden Dämmschichtdicken der Isolierschläuche
Sichere Wasserdampfdiffusionssperre
Einfache Montage durch Selbstklebeverschluss in der Teilfuge
Stirnseitige Kautschukflächen ermöglichen die problemlose Verklebung mit der Rohrisolierung aus Kautschukmaterial
Fest verbundene Lastverteilungsbleche zur besseren Lastabtragung
Körperschallentkopplung durch DÄMMGULAST® Schalldämmeinlage mit gelbem Erkennungsstreifen: Schallpegelverbesserung im Mittel bis zu 22 dB(A)

Produkttyp:: Kälterohrschellen

ISO-Schellen Typ H, M, T, zweiteilig, mit Schraubrohrschelle mit DÄMMGULAST® gelb und ISO-Schale, verzinkt

Artikelnummer	Typ	Schalldämmeinlage	Spannbereich
111364	Typ H - Isolierstärke 9,5 - 16 mm	DÄMMGULAST® gelb	10 - 13,5 mm
111404	Typ M - Isolierstärke 15,5 - 25 mm	DÄMMGULAST® gelb	10 - 13,5 mm
111374	Typ H - Isolierstärke 9,5 - 16 mm	DÄMMGULAST® gelb	15 - 18 mm
111414	Typ M - Isolierstärke 15,5 - 25 mm	DÄMMGULAST® gelb	15 - 18 mm
111527	Typ T - Isolierstärke 32 - 45 mm	DÄMMGULAST® gelb	15 - 18 mm
111380	Typ H - Isolierstärke 9,5 - 16 mm	DÄMMGULAST® gelb	21,3 - 25 mm
111426	Typ M - Isolierstärke 15,5 - 25 mm	DÄMMGULAST® gelb	21,3 - 25 mm
111537	Typ T - Isolierstärke 32 - 45 mm	DÄMMGULAST® gelb	21,3 - 25 mm
111382	Typ H - Isolierstärke 9,5 - 16 mm	DÄMMGULAST® gelb	26,9 - 28 mm
111430	Typ M - Isolierstärke 15,5 - 25 mm	DÄMMGULAST® gelb	26,9 - 30 mm
111541	Typ T - Isolierstärke 32 - 45 mm	DÄMMGULAST® gelb	26,9 - 30 mm
111384	Typ H - Isolierstärke 9,5 - 16 mm	DÄMMGULAST® gelb	30 mm
111432	Typ M - Isolierstärke 15,5 - 25 mm	DÄMMGULAST® gelb	33,7 - 38 mm
111386	Typ H - Isolierstärke 9,5 - 16 mm	DÄMMGULAST® gelb	33,7 - 38 mm
111547	Typ T - Isolierstärke 32 - 45 mm	DÄMMGULAST® gelb	33,7 - 38 mm
111388	Typ H - Isolierstärke 9,5 - 16 mm	DÄMMGULAST® gelb	42 - 44,5 mm
111434	Typ M - Isolierstärke 15,5 - 25 mm	DÄMMGULAST® gelb	42 - 44,5 mm
111549	Typ T - Isolierstärke 32 - 45 mm	DÄMMGULAST® gelb	42 - 44,5 mm
111436	Typ M - Isolierstärke 15,5 - 25 mm	DÄMMGULAST® gelb	48,3 mm
111390	Typ H - Isolierstärke 9,5 - 16 mm	DÄMMGULAST® gelb	48,3 mm
111551	Typ T - Isolierstärke 32 - 45 mm	DÄMMGULAST® gelb	48,3 mm
111392	Typ H - Isolierstärke 9,5 - 16 mm	DÄMMGULAST® gelb	54 - 57 mm
111438	Typ M - Isolierstärke 15,5 - 25 mm	DÄMMGULAST® gelb	54 - 57 mm
111553	Typ T - Isolierstärke 32 - 45 mm	DÄMMGULAST® gelb	54 - 57 mm
111394	Typ H - Isolierstärke 9,5 - 16 mm	DÄMMGULAST® gelb	60,3 - 64 mm
111440	Typ M - Isolierstärke 15,5 - 25 mm	DÄMMGULAST® gelb	60,3 - 64 mm
111555	Typ T - Isolierstärke 32 - 45 mm	DÄMMGULAST® gelb	60,3 - 64 mm
111396	Typ H - Isolierstärke 9,5 - 16 mm	DÄMMGULAST® gelb	70 mm
111442	Typ M - Isolierstärke 15,5 - 25 mm	DÄMMGULAST® gelb	70 mm
111557	Typ T - Isolierstärke 32 - 45 mm	DÄMMGULAST® gelb	70 mm
111398	Typ H - Isolierstärke 9,5 - 16 mm	DÄMMGULAST® gelb	76,1 - 80 mm
111444	Typ M - Isolierstärke 15,5 - 25 mm	DÄMMGULAST® gelb	76,1 - 80 mm
111559	Typ T - Isolierstärke 32 - 45 mm	DÄMMGULAST® gelb	76,1 - 80 mm
111400	Typ H - Isolierstärke 9,5 - 16 mm	DÄMMGULAST® gelb	88,9 mm
111446	Typ M - Isolierstärke 15,5 - 25 mm	DÄMMGULAST® gelb	88,9 mm
111560	Typ T - Isolierstärke 32 - 45 mm	DÄMMGULAST® gelb	88,9 mm
111402	Typ M - Isolierstärke 15,5 - 25 mm	DÄMMGULAST® gelb	101,6 - 108 mm
111362	Typ H - Isolierstärke 9,5 - 16 mm	DÄMMGULAST® gelb	102 - 108 mm
111515	Typ T - Isolierstärke 32 - 45 mm	DÄMMGULAST® gelb	102 - 108 mm
111366	Typ H - Isolierstärke 9,5 - 16 mm	DÄMMGULAST® gelb	114,3 mm
111406	Typ M - Isolierstärke 15,5 - 25 mm	DÄMMGULAST® gelb	114,3 mm
111368	Typ H - Isolierstärke 9,5 - 16 mm	DÄMMGULAST® gelb	125 mm
111408	Typ M - Isolierstärke 15,5 - 25 mm	DÄMMGULAST® gelb	125 mm
111521	Typ T - Isolierstärke 32 - 45 mm	DÄMMGULAST® gelb	125 mm
111370	Typ H - Isolierstärke 9,5 - 16 mm	DÄMMGULAST® gelb	133 mm
111372	Typ H - Isolierstärke 9,5 - 16 mm	DÄMMGULAST® gelb	139,7 mm
111376	Typ H - Isolierstärke 9,5 - 16 mm	DÄMMGULAST® gelb	160 mm
111378	Typ H - Isolierstärke 9,5 - 16 mm	DÄMMGULAST® gelb	165 - 168 mm
111519	Typ T - Isolierstärke 32 - 45 mm	DÄMMGULAST® gelb	114,3 mm
111410	Typ M - Isolierstärke 15,5 - 25 mm	DÄMMGULAST® gelb	133 mm
111523	Typ T - Isolierstärke 32 - 45 mm	DÄMMGULAST® gelb	133 mm
111412	Typ M - Isolierstärke 15,5 - 25 mm	DÄMMGULAST® gelb	139,7 mm
111525	Typ T - Isolierstärke 32 - 45 mm	DÄMMGULAST® gelb	139,7 mm
111416	Typ M - Isolierstärke 15,5 - 25 mm	DÄMMGULAST® gelb	160 mm
111529	Typ T - Isolierstärke 32 - 45 mm	DÄMMGULAST® gelb	160 mm
111418	Typ M - Isolierstärke 15,5 - 25 mm	DÄMMGULAST® gelb	165,1 mm
111531	Typ T - Isolierstärke 32 - 45 mm	DÄMMGULAST® gelb	165,1 mm
111420	Typ M - Isolierstärke 15,5 - 25 mm	DÄMMGULAST® gelb	168,3 mm
111533	Typ T - Isolierstärke 32 - 45 mm	DÄMMGULAST® gelb	168,3 mm
111535	Typ T - Isolierstärke 32 - 45 mm	DÄMMGULAST® gelb	200 mm
111428	Typ M - Isolierstärke 15,5 - 25 mm	DÄMMGULAST® gelb	216 - 219 mm
111539	Typ T - Isolierstärke 32 - 45 mm	DÄMMGULAST® gelb	216 - 219 mm
111543	Typ T - Isolierstärke 32 - 45 mm	DÄMMGULAST® gelb	267 mm
111545	Typ T - Isolierstärke 32 - 45 mm	DÄMMGULAST® gelb	273 mm
