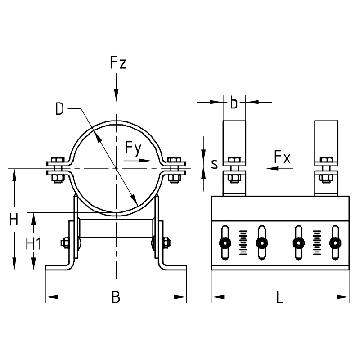

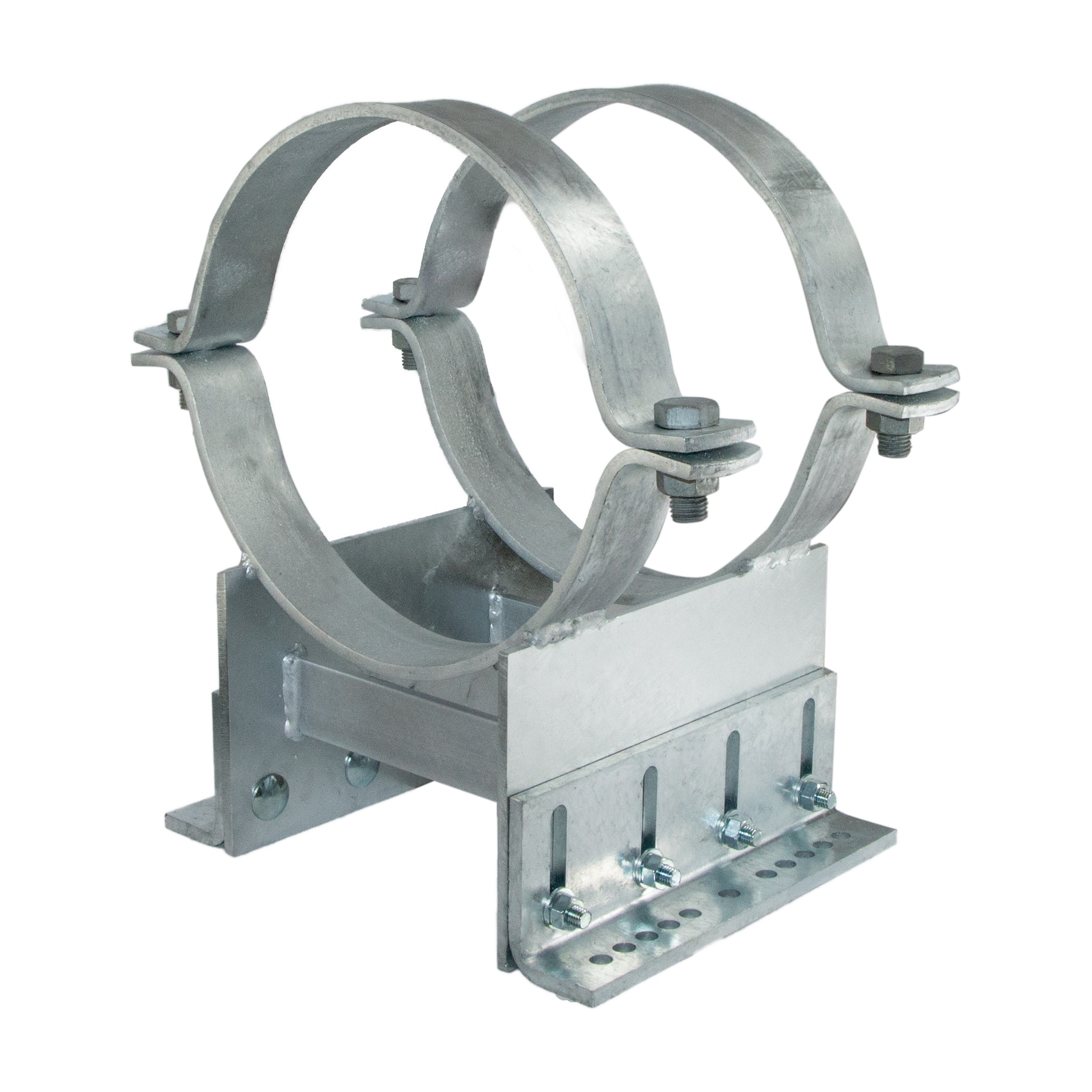

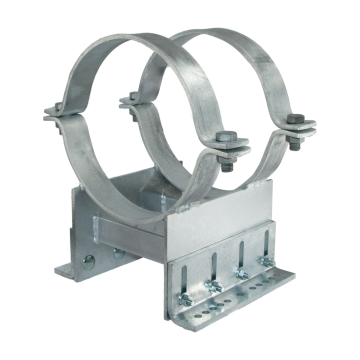

Rohrschlitten Typ DHV-2

mit zwei Rohrschellen, DIN 3567

Varianten als Liste anzeigen

Verstellbereich:

100 - 150 mm 150 - 200 mm 200 - 250 mm

Nennweite DN:

200 250 mm 250 300 350 mm 350 400 500 600

Rohraußen-Ø D:

219,1 mm 267 mm 273 mm 323,9 mm 356 mm 368 mm 406,4 mm 508 mm 610 mm

Anwendung

Ihre Vorteile

Individuelle Einstellung des Abstandes der Rohrschelle von der Unterkonstruktion auf der Baustelle
Ausgleich von Höhentoleranzen und Unebenheiten der Unterkonstruktion
Neigungsverstellung Rohrachse bis max. 5°
Feuerverzinkt für Einsatz im Außenbereich geeignet

Artikelnummer	Verstellbereich	Nennweite DN	Rohraußen-Ø D
169703	100 - 150 mm	200	219,1 mm
170464	100 - 150 mm	250 mm	267 mm
169704	100 - 150 mm	250	273 mm
169705	100 - 150 mm	300	323,9 mm
170468	100 - 150 mm	350 mm	356 mm
169706	100 - 150 mm	350	368 mm
169707	100 - 150 mm	400	406,4 mm
169708	100 - 150 mm	500	508 mm
169709	100 - 150 mm	600	610 mm
169710	150 - 200 mm	200	219,1 mm
169711	150 - 200 mm	250	273 mm
169712	150 - 200 mm	300	323,9 mm
169713	150 - 200 mm	350	368 mm
169714	150 - 200 mm	400	406,4 mm
169715	150 - 200 mm	500	508 mm
169716	150 - 200 mm	600	610 mm
169717	200 - 250 mm	200	219,1 mm
169718	200 - 250 mm	250	273 mm
169719	200 - 250 mm	300	323,9 mm
169720	200 - 250 mm	350	368 mm
169721	200 - 250 mm	400	406,4 mm
169722	200 - 250 mm	500	508 mm
169723	200 - 250 mm	600	610 mm
