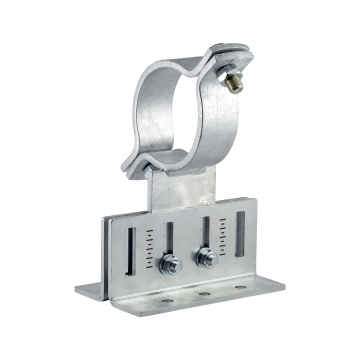

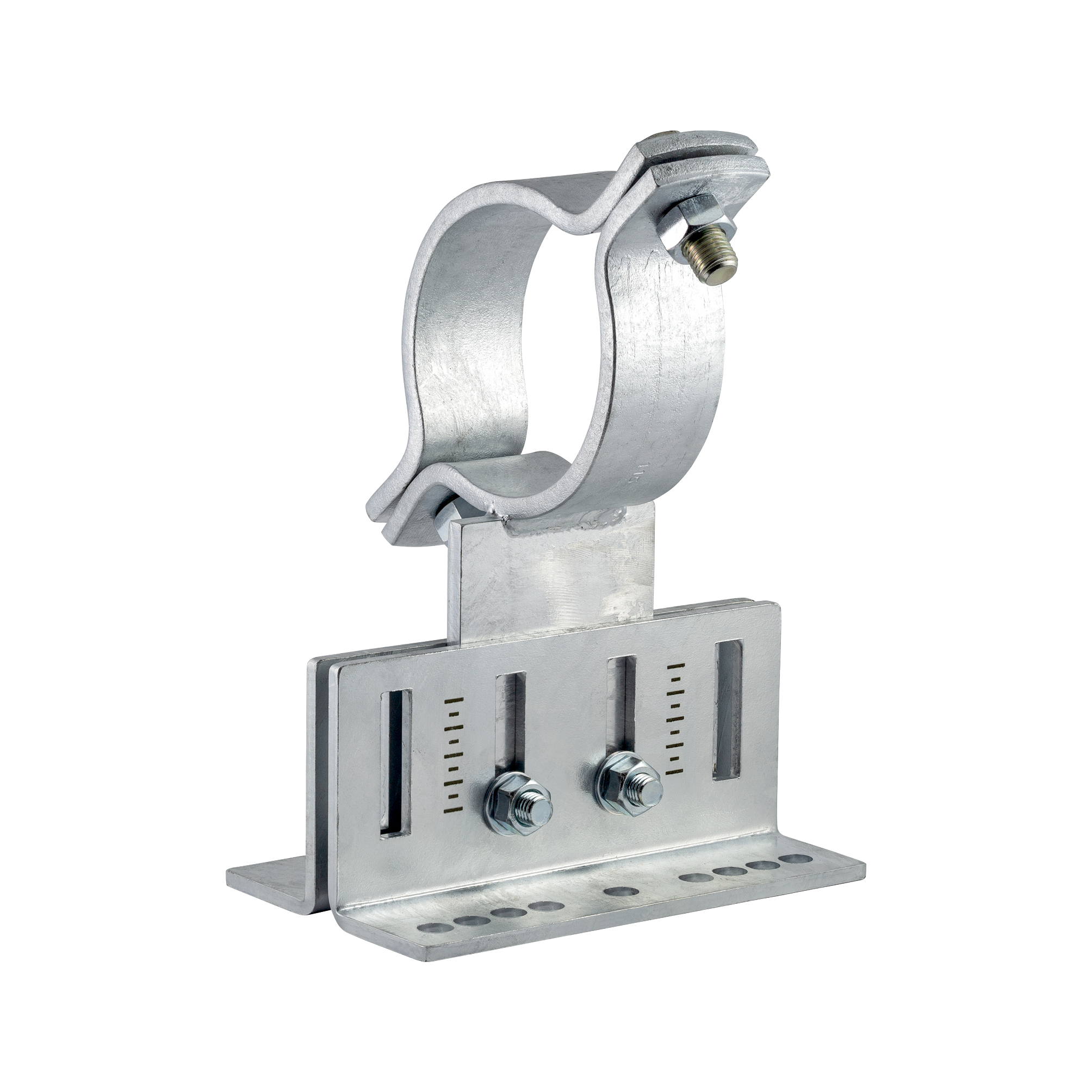

Rohrschlitten Typ THV-1

Rohrschlitten Typ THV-1

mit einer Rohrschelle, DIN 3567

Varianten als Liste anzeigen

Verstellbereich:

100 - 140 mm 140 - 180 mm 180 - 220 mm

Nennweite DN:

25 32 40 50 65 80 100 125 150 175 200

Anwendung

Für die Befestigung von Rohrleitungen im Industrie-, Offshore- und Schiffbau
Zur Befestigung von Rohrleitungen mit Gefälle oder konstanter Centerline

Ihre Vorteile

Individuelle Einstellung des Abstandes der Rohrschelle von der Unterkonstruktion auf der Baustelle
Ausgleich von Höhentoleranzen und Unebenheiten der Unterkonstruktion
Neigungsverstellung Rohrachse bis max. 15°
Feuerverzinkt für Einsatz im Außenbereich geeignet

Produkttyp:: Rohrschlitten

Rohrschlitten Typ THV-1, mit einer Rohrschelle, DIN 3567

	Artikelnummer	Verstellbereich	Nennweite DN
	169637	100 - 140 mm	25
	169638	100 - 140 mm	32
	169639	100 - 140 mm	40
	169640	100 - 140 mm	50
	169641	100 - 140 mm	65
	169642	100 - 140 mm	80
	169643	100 - 140 mm	100
	169644	100 - 140 mm	125
	169645	100 - 140 mm	150
	169646	100 - 140 mm	175
	169647	100 - 140 mm	200
	169648	140 - 180 mm	25
	169649	140 - 180 mm	32
	169650	140 - 180 mm	40
	169651	140 - 180 mm	50
	169652	140 - 180 mm	65
	169653	140 - 180 mm	80
	169654	140 - 180 mm	100
	169655	140 - 180 mm	125
	169656	140 - 180 mm	150
	169657	140 - 180 mm	175
	169658	140 - 180 mm	200
	169659	180 - 220 mm	25
	169660	180 - 220 mm	32
	169661	180 - 220 mm	40
	169662	180 - 220 mm	50
	169663	180 - 220 mm	65
	169664	180 - 220 mm	80
	169665	180 - 220 mm	100
	169666	180 - 220 mm	125
	169667	180 - 220 mm	150
	169668	180 - 220 mm	175
	169669	180 - 220 mm	200
