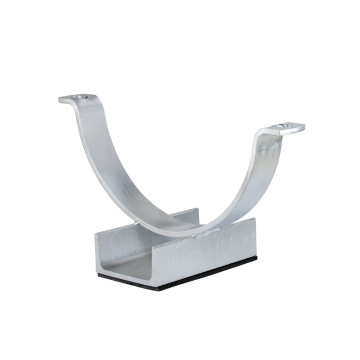

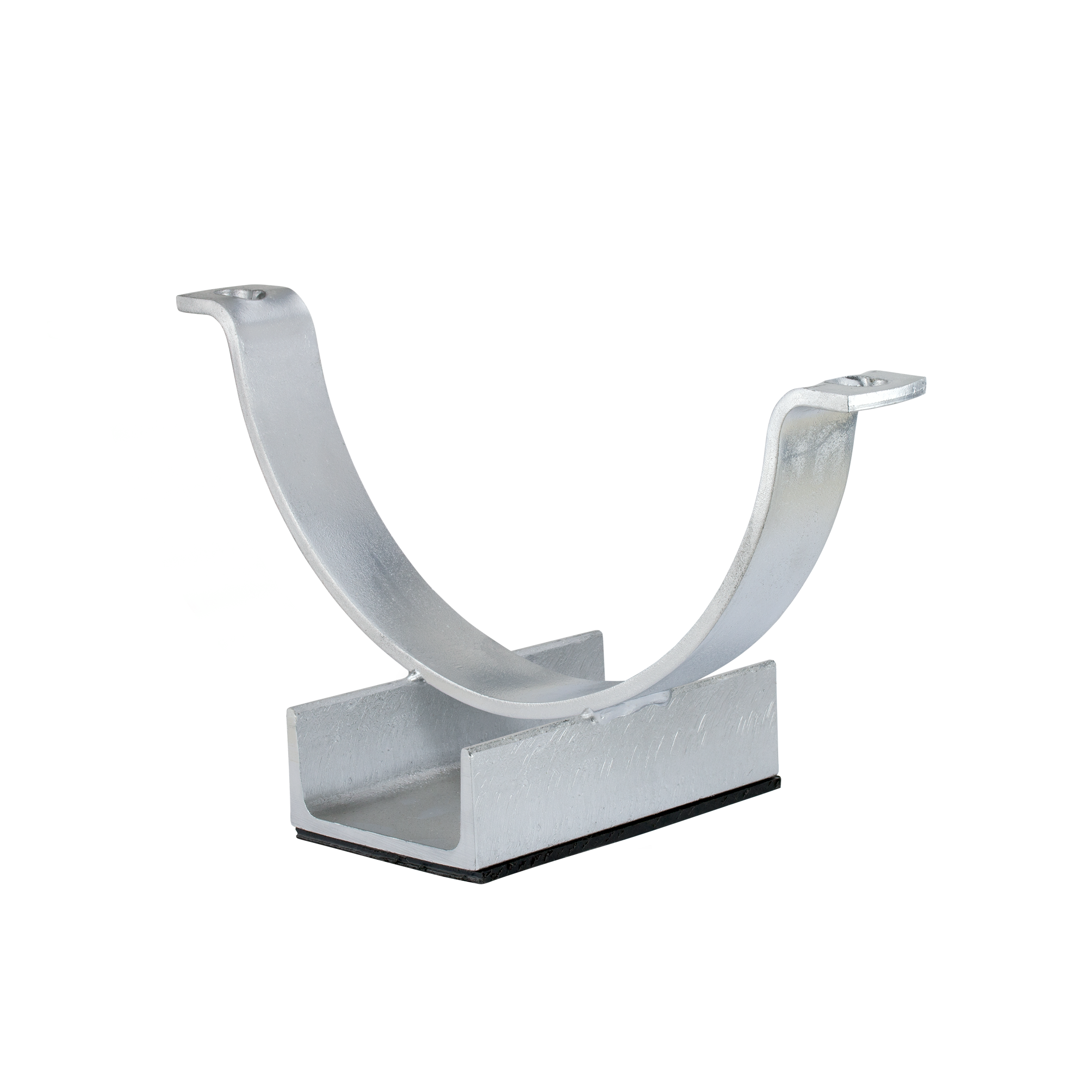

Rohrschlitten Typ UPG-1

Rohrschlitten Typ UPG-1

aus U-Profil nach DIN 1026

Varianten als Liste anzeigen

Nennweite DN:

100 125 150 200 250 300 400 350 450 500 600

Rohraußen-Ø D:

114,3 mm 133 mm 139,7 mm 159 mm 168,3 mm 219,1 mm 273 mm 323,9 mm 406,4 mm 355,6 mm 368 mm 457,2 mm 508 mm 609,6 mm

Isolierstärke:

40 mm 60 mm

Anwendung

Rohrschlitten aus U-Profilstahl

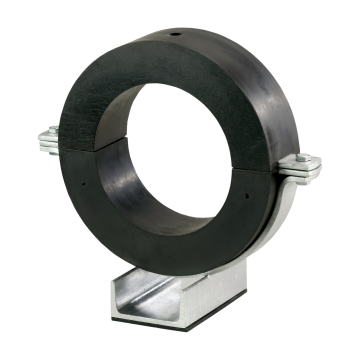

Ausführung zur Aufnahme von einer Kälterohrschelle Typ 170 EX

Ihre Vorteile

Zwei verschiedene Isolierstärken lieferbar
Polyamid Gleitplatte für geringen Gleitwiderstand
Ausführung feuerverzinkt (weitere Oberflächen auf Anfrage)
Rohrschlitten auch mit unter 45° aufgeschweißter Rohrschelle lieferbar (bei Bestellung gesondert anzugeben)
Die passenden ISO-Schellen Typ 170 EX sind getrennt zu bestellen (siehe Kapitel „Rohrschellen“).

Produkttyp:: Rohrschlitten

Rohrschlitten Typ UPG-1, aus U-Profil nach DIN 1026

	Artikelnummer	Nennweite DN	Rohraußen-Ø D	Isolierstärke
	117190	100	114,3 mm	40 mm
	117096	125	133 mm	40 mm
	117105	125	139,7 mm	40 mm
	117108	150	159 mm	40 mm
	117117	150	168,3 mm	40 mm
	117193	200	219,1 mm	40 mm
	117133	250	273 mm	40 mm
	117196	300	323,9 mm	40 mm
	117199	400	406,4 mm	40 mm
	117129	200	219,1 mm	60 mm
	117142	250	273 mm	60 mm
	117151	300	323,9 mm	60 mm
	117157	350	355,6 mm	60 mm
	117163	350	368 mm	60 mm
	117166	400	406,4 mm	60 mm
	117175	450	457,2 mm	60 mm
	117181	500	508 mm	60 mm
	117186	600	609,6 mm	60 mm
