Rohrschlitten Typ UPG-2

Rohrschlitten Typ UPG-2

aus U-Profil nach DIN 1026

Varianten als Liste anzeigen

Nennweite DN:

100 125 150 200 250 300 350 400 450 500 600

Rohraußen-Ø D:

114,3 mm 133 mm 139,7 mm 159 mm 168,3 mm 219,1 mm 273 mm 323,9 mm 355,6 mm 368 mm 406,4 mm 457,2 mm 508 mm 609,6 mm

Isolierstärke:

40 mm 60 mm

Anwendung

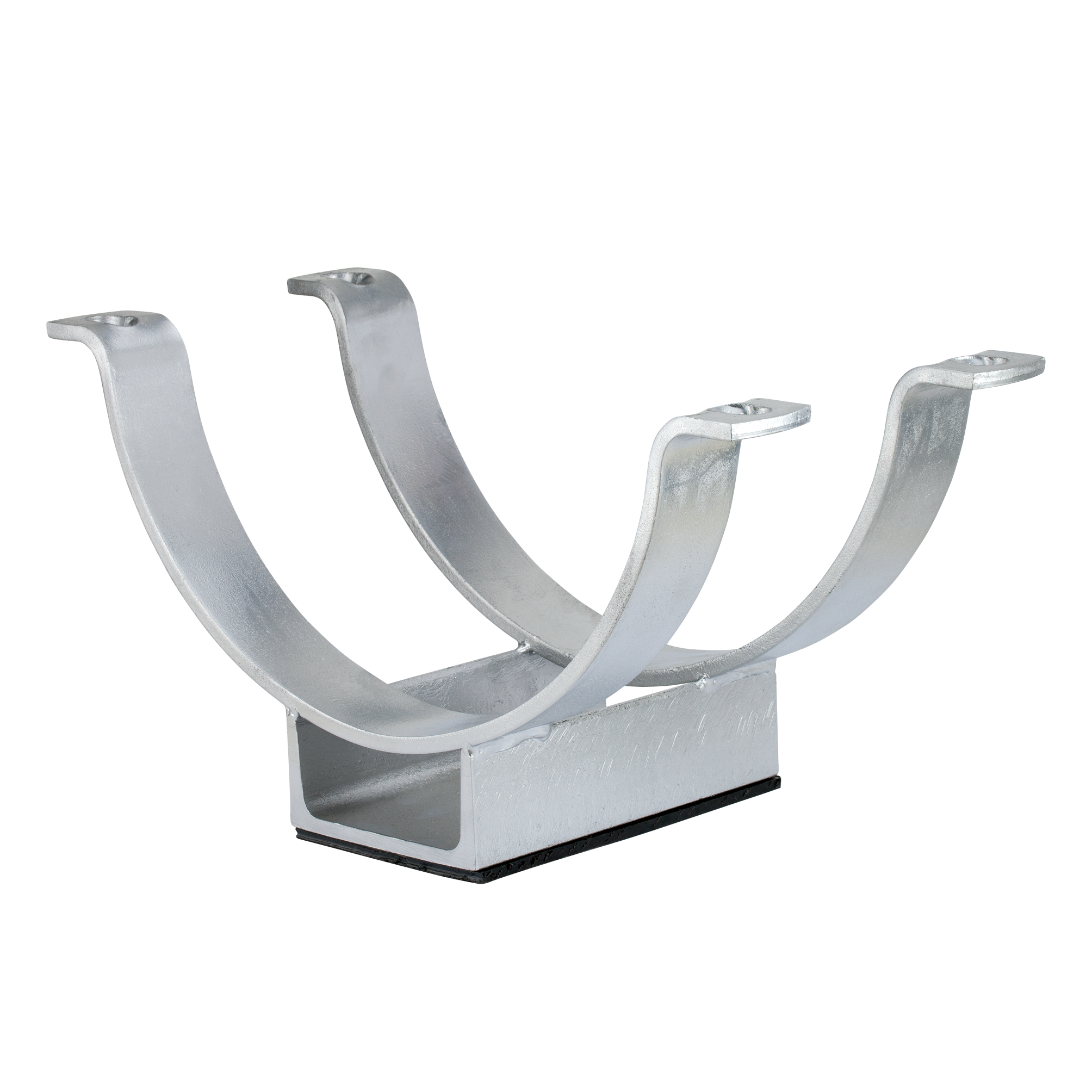

Rohrschlitten aus U-Profilstahl

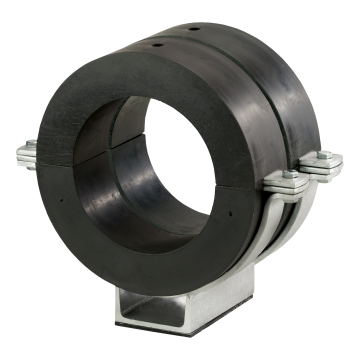

Ausführung zur Aufnahme von zwei Kälterohrschellen Typ 170 EX

Ihre Vorteile

Zwei verschiedene Isolierstärken lieferbar
Polyamid Gleitplatte für geringen Gleitwiderstand
Ausführung feuerverzinkt (weitere Oberflächen auf Anfrage)

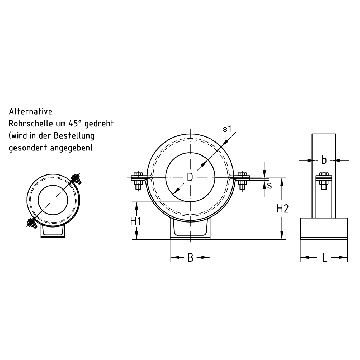

Rohrschlitten auch mit unter 45° aufgeschweißter Rohrschelle lieferbar (bei Bestellung gesondert anzugeben)

Produkttyp:: Rohrschlitten

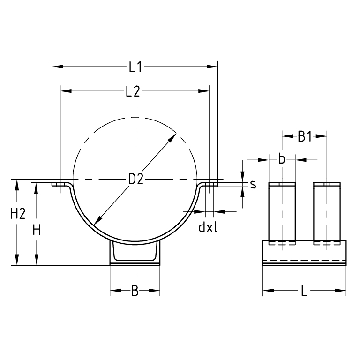

Rohrschlitten Typ UPG-2, aus U-Profil nach DIN 1026

	Artikelnummer	Nennweite DN	Rohraußen-Ø D	Isolierstärke
	117099	100	114,3 mm	40 mm
	117102	125	133 mm	40 mm
	117111	125	139,7 mm	40 mm
	117114	150	159 mm	40 mm
	117120	150	168,3 mm	40 mm
	117123	200	219,1 mm	40 mm
	117136	250	273 mm	40 mm
	117145	300	323,9 mm	40 mm
	117126	200	219,1 mm	60 mm
	117139	250	273 mm	60 mm
	117148	300	323,9 mm	60 mm
	117154	350	355,6 mm	60 mm
	117160	350	368 mm	60 mm
	117169	400	406,4 mm	60 mm
	117172	450	457,2 mm	60 mm
	117178	500	508 mm	60 mm
	117184	600	609,6 mm	60 mm
